Швертбот Оптимист
Предлагаем к вниманию проект постройки детского швертбота ОПТИМИСТ олимпийского класса.
СТРОИМ ШВЕРТБОТ “ОПТИМИСТ”. БОЛЬШАЯ ИСТОРИЯ МАЛЕНЬКОЙ ЛОДКИ
материалы взяты из книги Ветрова "Пионерская судоверфь"

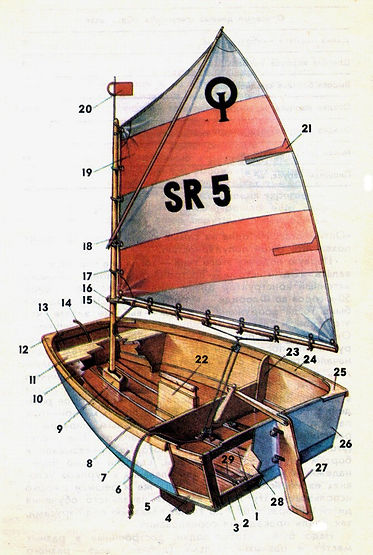

Устройство швертбота “Оптимист”. На парусе нашиты эмблема класса – буквы “О” (“Оптимист”) и “І” (“интернэшнл” – международный).
Основная данные швертбота “Оптимист”
Длина корпуса наибольшая, м ... 2,30
Ширина корпуса наибольшая, м ... 1,13
Высота борта в средней части, м ... 0,36
Осадка корпуса, м ... 0,08
Осадка с опущенным швертом, м ... 0,75
Масса (вес) корпуса, кг ... 35
Площадь паруса, м.кв ... 3,7
Не смотрите, что это – неказистая, плоскодонная лодочка, на первый взгляд, напоминающая ящик. Этот одноместный швертбот, можно сказать, покорил весь мир ! Тысячи таких парусников плавают всюду, где есть мало-мальски открытая ветру вода. Во всех концах света ребята, мечтающие стать яхтсменами, моряками, корабелами, начинают с “Оптимиста”. Ни одна из самых красивых яхт не может похвастать такой популярностью.
Первую лодочку этого типа – тогда она ещё не называлась “Оптимистом” – построил для своего сынишки яхтенный конструктор Кларк Миллз. Было это в конце 50-х годов во Флориде – курорте на юге США. Лодочка была тогда вооружена шлюпом, и служила хорошим пляжным развлечением. Она была очень проста по конструкции, поэтому примеру Миллза последовали другие родители, а затем лодку начали строить и сами ребята. Так во Флориде появились первые несколько десятков швертботов-ящичков.
Потом, в 1961 г., кто-то привёз одну такую лодку в Данию. Здесь она, как говорят, получила второе рождение. Её оснастили гораздо более простым вариантом парусного вооружения: четырёхугольным парусом с распоркой-шпринтовом, снабдили запасом плавучести (это были надувные ёмкости, которые привязывали к бортам внутри лодки). Словом, сделали судно более надёжным и безопасным для плавания в суровых условиях европейского севера. Тогда же и решили широко использовать эту лодку как для начального обучения детей в возрасте от 7 до 14 лет плаванию под парусами, так и для проведения соревнований.
Надо было, чтобы лодки, построенные в разных местах и разными людьми (добавим ещё – разного возраста), обладали по возможности одинаковыми ходовыми качествами: ведь иначе соревноваться нельзя ! Пришлось разработать особые правила их постройки, установив довольно строгие допуски на размеры корпуса и паруса. Так “Оптимист” стал классом-монотипом. Это значит, что все лодки этого класса строятся по одинаковым чертежам и из одинаковых материалов, имеют одинаковые размеры и вес. Вот почему и от Вас потребуется особая точность: никаких отступлений от чертежа !
Была создана Международная ассоциация класса “Оптимист”, которая стала регистрировать все швертботы этого класса, построенные в разных странах, следить за соблюдением правил и обновлять их – регулировать техническое развитие класса, а главное – организовать соревнования. В 1965 году ассоциация зарегистрировала уже 17000 “Оптимистов” ! Прошло ещё семь лет – и Международный союз парусных гонок официально признал “Оптимист” в качестве международного детского класса швертбота-одиночки, рассчитанного на управление одним человеком. Таким образом, “Оптимист” имеет ныне такие же права в парусном спорте, как, скажем, заслуженные ветераны олимпиад – “звёздник” или “Финн”.
С тех пор началось дальнейшее бурное развитие класса. “Оптимисты” стали строить в далёкой Австралии, на островах Новой Зеландии, в Японии и т.д. и т.п.. Стали проводиться чемпионаты континентов и мира.
Не миновали “Оптимист” и новинки яхтостроения. С 1970 года ассоциация класса разрешила постройку корпусов из стеклопластика, а затем и применение рангоута из алюминиевых труб. Из таких новых материалов было проще наладить массовый выпуск лодок на верфях, поэтому число “Оптимистов” стало расти ещё быстрее и к началу 1979 года достигло 120 тысяч !
В бывшем СССР первые “Оптимисты” были построены в 1963 году. Затем Таллинская экспериментальная верфь спортивного судостроения не только освоила выпуск таких швертботов, но и стала делать комплекты заготовок для их самостоятельной сборки на местах.
ЗАГОТОВКА ДЕТАЛЕЙ И СБОРКА УЗЛОВ
УСТАНОВКА ОБОРУДОВАНИЯ И ОТДЕЛКА
ШИТЬЕ И ОТДЕЛКА ПАРУСА - крепление
