ШИТЬЕ И ОТДЕЛКА ПАРУСА



Раскрой паруса. Сначала предстоит разбить плаз - вычертить па­рус в натуральную величину на полу.

Четырехугольный парус схематически можно представить в виде двух треугольников: диагональ, про­веденная из верхнего галсового угла в шкотовый, явля­ется их общим основанием. Эта диагональ, а также ли­нии передней и верхней шкаторин, как вы видите на схеме, сходятся в одной точке. С нее и нужно начинать!

Воткните в пол шило и, привяжите к нему намеленную толстую нитку, отбилите прямую, которая обозначила переднюю шкаторину. От шила по этой ли­нии отложите расстояние 1750 мм - такой размер парус должен иметь по передней шкаторине. Не снимая нитки с шила, на ней отметьте заданный обмерным чертежом размер диагонали - 2580 мм и, обмотав лишним концом нитки карандаш, прочертите им дугу примерно в том месте, где должен быть шкотовый угол. Затем на той же нитке отмерьте 1240 мм - длину верхней шкаторины, и сделайте засечку для нок-бензельного угла.











































Потом шило воткните в точку, соответствующую нижнему галсовому углу, и прочертите радиусом 2000 мм дугу до пересечения с первой засечкой. Эта точка стала шкотовым углом.









































Чтобы разметить второй треугольник, таким же способом прочертите дугу радиусом 2800 мм из шкото­вого угла вверх. Точка ее пересечения с засечкой ра­диусом 1240 мм станет четвертым - нок-бензельным углом паруса.

Для получения полного контура паруса нужно еще разметить выпуклости - серпы, имеющиеся на всех шкаторинах, кроме верхней.

Для построения серпа по задней шкаторине ее длину по прямой разделите на три равные части и к этим точкам восстановили перпендикуляры. На верхнем пер­пендикуляре отложите 200 мм, на нижнем - 160 мм. Эти две точки соедините прямыми линиями между со­бой, а также с нок-бензельным и шкотовым углами па­руса.

Серпы по передней и нижней шкаторинам придают парусу выпуклый аэродинамический профиль: когда "кривые" шкаторины паруса растягивают по прямолинейным мачте и гику, излишняя длина шкаторины пре­вращается в пузо паруса. Величина серпа по передней шкаторине равна примерно 2% ее длины, т.е. 35-40 мм. По нижней шкаторине примерно на расстоянии 40% ее длины от мачты (800 мм) отложите высоту серпа 100 мм. Плавные кривые по обеим шкаторинам прочер­тите при помощи гибкой рейки, прижатой к полу гру­зиками.

Парус, начерченный на полу, имеет макси­мально допустимые размеры. Но, как и другие расти­тельные ткани, материал с течением времени будет вытягиваться по утку - поперек ткано­го полотнища и садиться вдоль основы - вдоль по­лотнища. Поэтому, чтобы в дальнейшем высота паруса не превысила предусмотренных правилами величин, нуж­но его заранее немного укоротить. Вытягивание обычно составляет 4-5% длины шкаторины. Это значит, что нужно срезать по верхней шкаторине паруса полосу шириной 80 мм.

Чтобы ткань не села при первом же дожде, прежде всего ее намочите, а после просушки прогладили утюгом.

Для прочности полот­нище прошейте парой фальшивых швов. Рулон ткани разверните на полу и проведите мягким карандашом две про­дольные линии, делящие ширину полотнища на три равные части. Сложив ткань вдоль одной из ли­ний, прошейте полотнище на швейной машине так, чтобы образовалась складка фальшшва шири­ной 15 мм. Затем про­гладьте складку утюгом и, отогнув ткань к основ­ному полотнищу, прошейте снова; при этом игле придется пробивать уже не два, а три слоя ткани. Шейте швом “зигзаг” - наиболее прочным, не деформирующимся под нагрузкой.















































































































Второй фальшшов прошейте точно таким же способом. Затем рулон ткани с прошитыми фальшшвами перенесите на парусный плаз и раскатайте полотнище перпендикулярно задней шкаторине так, чтобы его нижняя кромка оказалась немного выше галсового угла. Разгладив и слегка растянув ее, ткань закрепите шильями и отрежьте от рулона, оставив припуск 50 мм по задней шкаторине. Второе полотнище уложите так, чтобы его нижняя кромка перекрывала верхнюю кромку первого на 15-20 мм, и вновь обрежьте по зад­ней шкаторине с таким же припуском.



















































Остались незакры­тыми тканью только два участка - у верхней шкаторины и внизу у гика. Их выкроите из той же прошитой фальшшвамм ткани, оставляя припуски на подгиб шкаторин по 50 мм и на перекрой в швах - 20 мм. Начерно обрежьте края всех полотнищ и по передней шкаторине.

Следующая операция - подгибка про­дольных кромок полотнищ. Сде­лайте это при помощи стальной линейки. Ото­гнув кромку снятого с плаза полотнища на 5-8 мм, ее тут же утюжьте горячим утюгом. В каждом соединении кромку одного полотнища отгибайте вверх, а смежную кромку другого - вниз: при наложении одной кромки на другую обе отогнутые части должны быть внутри шва.

Теперь-то и понадобился резиновый клей! Вновь уложите все полотнища на плаз, тщательно выровняли подогнутые кромки, выдерживая одинаковой шири­ну шва (15-20 мм), и соедините их, промазав клеем.

Если бы не клей, пришлось бы сметывать все полотнища вручную. Не беда, если немного испачкали ткань: клей быстро отстает, свернувшись в комочки.

“Склеенный” парус снимайте с плаза, теперь можно прошивать швы. Шейте вдвоем: один следит за швом, тщательно разглаживая каждую строчку, чтобы не об­разовывалось морщин и складок, а второй, расположив­шись напротив, разравнивает и протаскивает материал че­рез машину.

Еще раз перенесите уже сшитый парус на плаз. За­крепив парус шильями по углам, перенесите на ткань контуры всех шкаторин, вычерчивая их карандашом. (Если такой разметки не сделать, то при последующей прошивке швов по шкаторинам можно исказить пра­вильную форму паруса.) Затем окончательно обрезайте парус по периметру и загибайте кромки передней, ниж­ней и верхней шкаторин таким образом, чтобы края ма­териала опять-таки оказались внутри шва. Места сгибов прогладьте утюгом и закрепив шов при помощи рези­нового клея.

Заднюю шкаторину оформите несколько иначе. Ее обрезают, оставив припуск 8 мм лишь на подгиб кром­ки, Из отрезанной части выкроите ленту-фальшивку шириной около 60 мм, а затем наложите ее на шкаторину и пришейте на машине, подогнув обе кромки внутрь шва.

Углы паруса нужно усилить, нашив боуты - накладки из той же ткани в виде секторов. Для каждого угла вырежьте по два боута: один (внутренний) радиу­сом около 150 мм и другой (наружный) радиусом около 200 мм. Кромки внутренних боутов подгибать не потре­буется, потому что их закрывает наружный. У наруж­ных боутов аккуратно подогните 5-8 мм по каждой кромке, после чего весь пакет еще раз прошейте по пе­риметру.

Осталось пришить карманы для лат - тонких ре­ек, которые поддерживают серп по задней шкаторинв. Карманы выкраиваются на 5 мм шире лат с учетом под­гибки кромок ткани. У самой шквторины карманы рас­ширяются до двойной ширины латы. По шкаторине карман зашивается только на половину высоты. Здесь оста­ется щель, через которую лата вставляется; затем зад­ний конец латы опускается и упирается в зашитую часть кармана.



































При постановке на место боутов и латкарманов также используется резиновый клей.

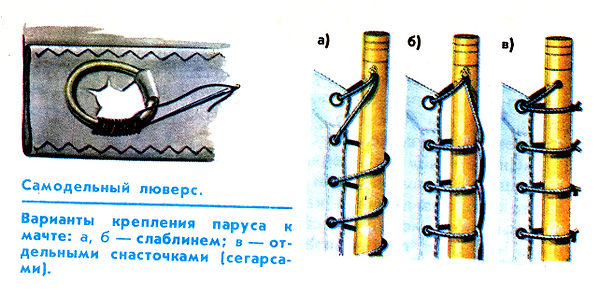

По всем четырем углам паруса поставьте лювер­сы для усиления кромок отверстий. На настоящих боль­ших парусах люверсы делают из латунных штампован­ных деталей, которые развальцовываются уже на парусе при помощи специального инструмента. Для паруса “Оп­тимиста” сделайте простейшие люверсы своими силами. Согните из 2,5-миллиметровой медной проволоки кольца диаметром 20 мм и спаяйте концы. Наложив коль­цо на отверстие, его вручную обметайте парусной нит­кой, плотно укладывая витки один к другому. Отверстие в ткани при этом сделайте совсем небольшим, чтобы ос­тавшиеся края ткани можно было завернуть на кольцо.

Такие же люверсы поставьте через 250 мм по пе­редней и нижней шкаторинам для пришнуровки паруса слаблинем к мачте и гику.
